Прецизност и допустими отклонения

В областта на прецизното производство, точността на частите на CNC струг директно определя производителността на продукта. Можем стабилно да постигнем линейни допуски от ± 0,002 mm до ± 0,01 mm, а геометрични допуски като цилиндричност, концентричност и перпендикулярност също са достигнали челните редици в индустрията.

Ние стриктно се придържаме към спецификациите на ISO 2768 (Общи допуски) и ISO 286 (Допуски и прилягания). По отношение на ключовите размери, ние използваме класове IT6-IT7, за да осигурим висока взаимозаменяемост между въртящи се части и свързващи се компоненти. Следното е типична таблица за сравнение на нива на толерантност (структурирани данни, подходящ фрагмент на функция):

Степен на толерантност	Типичен обхват на приложение (mm)	Пример за линеен толеранс (±mm)	Геометричен толеранс (цилиндричност / концентричност)	Препоръчани приложения
IT6	Прецизно напаснати части	0,019 (за 50 mm вал)	По-малко или равно на 0,005 mm	Компоненти на авиационни валове
IT7	Струговани части с висока точност	0.025 – 0.03	По-малко или равно на 0,008 mm	Компоненти на медицински устройства
ISO 2768-f (фин)	0,5 – 120 мм	0.05 – 0.15	H/K клас	Части за струг с ЦПУ с обща точност
ISO 2768-m (среден)	30 – 400 мм	0.15 – 0.50	К/Л клас	Автомобилни структурни части

С над 10 години опит в прецизното струговане, нашият екип за инспекция на качеството използва машини за координатно измерване (CMM) и лазерни скенери, за да извърши 100% пълна инспекция, гарантирайки нулева доставка на дефекти за всяка партида CNC струговани части. Ние можем да предоставим гаранции за прецизност над очакванията, независимо дали става въпрос за сложни геометрични форми или малки елементи

Опции за повърхностно покритие

Повърхностното покритие на CNC струговани части е ключов елемент, който влияе върху издръжливостта, естетиката и функционалността на частите. Ние можем да осигурим различни грапавини на повърхността от Ra 0,4 μm (огледален клас) до Ra 6,3 μm, за да отговорим на строгите изисквания на различни индустрии.

Обичайните начини за обработка на външния вид включват:

Естество на фино струговане: Ra 0,8-3,2 μm (стандартна прецизна обработка)
Полиране/полиране на огледала: Ra 0,4 μm или по-малко, подходящо за оптични или запечатани повърхности
Пясъкоструене/перлен пясък: среден матов ефект, скриване на следи от ножове, подобряване на текстурата
Анодиране (Тип II/III): специално проектирано за алуминиеви сплави за подобряване на устойчивостта на корозия и оцветяването
Никелиране/галванопластика: неръждаема стомана и месинг за подобряване на твърдостта и устойчивостта на износване
Други: пръскане, пасивиране, термична обработка и др

Следва таблица с данни за грапавостта на повърхността (подходяща за Featured Snippets):

Повърхностна обработка	Типична Ra стойност (μm)	Ефект на външния вид	Препоръчани приложения
Прецизно струговане	0.8 – 1.6	Виждат се леки следи от инструменти	Функционални структурни части
Полиране на огледала	0.2 – 0.4	Високо{0}}гланцово огледално покритие	Медицински инструменти, запечатващи повърхности
Пясъкоструене / Пясъкоструене	3.2 – 6.3	Равномерно матово покритие	Аерокосмически корпуси, автомобилни части
Анодиране (Тип II/III)	0.8 – 3.2	Цветно и устойчиво на корозия	Части за CNC струг от алуминиева сплав
Никелиране	0.4 – 1.6	Ярко сребро, висока твърдост	Клапани за нефт и газ, електронни конектори

Ние предлагаме оптимално решение за повърхностна обработка въз основа на вашите изисквания за функционалност и външен вид, за да гарантираме, че частите за струг с ЦПУ работят добре в средата на използване.

Оборудване и възможности за обработка

Нашата услуга за струговане с ЦПУ разчита на водеща в международен план група оборудване за стругове с ЦПУ, включително модели от висок-клас като японската серия Mazak Quick Turn и многоосов струг DMG Mori NTX.

Възможност за централно оборудване:

Максимален диаметър на обработка:

Φ 430 mm (серия DMG Mori NTX)

Максимална дължина на обработка:

1250 mm или повече

Скорост на шпиндела:

до 12000 RPM, високо-прецизно позициониране на C{2}}ос

Възможност за много оси:

Швейцарско струговане, 5-осна връзка, композитен център за фрезоване на струговане

Тези устройства поддържат ефективна машинна обработка на сложни повърхности, малки отвори и тънко{0}}стенни структури, като същевременно осигуряват повторяемост с точност от ± 0,002 mm. Независимо дали става въпрос за-потребление в голям мащаб или струговани по поръчка CNC части с висока трудност, нашият клъстер от оборудване може да осигури стабилно и разнообразно качество на обработка.

CNC струговани части по поръчка

Ние предоставяме услуги за струговане на части с ЦПУ по поръчка за пълен процес за прикриване на различни инженерни материали:

Алуминиева сплав:

6061-T6 (универсален лек), 7075-T6 (високоякостен аерокосмически клас)

Неръждаема стомана:

303 (лесно рязане), 316/316L (медицинска устойчивост на-корозия)

Титанова сплав:

Ti-6Al-4V (лек и с висока якост)

Месинг:

C360 (проводим и устойчив-на корозия)

Започвайки с получаването на 2D/3D чертежи (поддържащи формати като STEP, IGES, DWG и т.н.), нашият инженерен екип незабавно спря проверката на DFM и предостави предложения за оптимизация. Процесът включва: изготвяне на проби (7-10 дни), проверка на малки партиди и поверяване на масово производство (MOQ чувствително, започвайки от 10 броя).

Качете вашите чертежи незабавно и ние ще предоставим безплатен DFM отчет и оферта в рамките на 24 часа!

Индустриални приложения

Нашите прецизни струговащи части се използват широко в множество високо{0}}категории прецизност:

Типични аерокосмически части:

вал на двигателя, тяло на хидравличния клапан, втулка на колесника, компоненти на турбината. Леките и високоякостни части за CNC струг от алуминиева сплав и титаниева сплав помагат на клиентите да оптимизират теглото си и да издържат на изключителна устойчивост на околната среда.

Типични автомобилни части:

карданен вал, горивна дюза, корпус на датчика, заготовка за скорости. Нашите CNC струговани части осигуряват баланс и издръжливост при високи скорости.

◆ Типичните компоненти на медицинските устройства включват дръжки за хирургически инструменти, основи за импланти и прецизни конектори. Въртящите се части от неръждаема стомана и титанова сплав отговарят на спецификациите на ISO 13485 и поддържат биосъвместима повърхностна обработка.

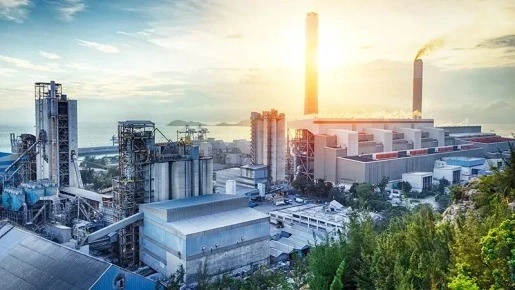

Типични части за нефт и газ:

сърцевина на клапана, тръбни съединения, вал на помпата. Устойчиви на високо налягане и корозия-компоненти за прецизно завъртане осигуряват безопасна работа при екстремни работни условия.

Типични компоненти на електрониката:

корпус на конектора, колона за разсейване на топлината и фина скоба. Частите за CNC струг от месинг и алуминиева сплав с висока проводимост отговарят на нуждите от миниатюризация и разсейване на топлината.

ЧЗВ

Какви формати на чертежи се поддържат? Как да осигурим толерантност?

Поддържа формати като STEP, IGES, DWG, PDF и т.н. Ние гарантираме, че допустимите отклонения отговарят на стандартите ISO 2768/ISO 286 чрез преглед на DFM и пълна проверка на CMM.

Какви са възможностите за повърхностна обработка на части за CNC струг?

Ние предлагаме множество опции за Ra 0,4-6,3 μm, включително анодиране, никелиране, полиране, пясъкоструене и т.н., които могат да бъдат персонализирани според изискванията за функционалност и външен вид.

Как да гарантираме постоянството на качеството на персонализираните CNC струговани части?

Внедряваме пълна система за контрол на качеството на процеса, включително входяща инспекция, инспекция на първия артикул, -инспекция в процеса и 100% фабрично тестване, и предоставяме подробни доклади от инспекцията.

Поддържа ли обработката на сложни геометрични форми или тънкостенни-части?

Да, нашето композитно оборудване за многоосно швейцарско струговане и фрезоване на стругове се отличава със сложни структури и тънкостенни части за прецизен CNC струг.

Каква информация е необходима за оферта?

Моля, предоставете 2D/3D чертежи, изисквания за материали, повърхностна обработка, количество и маркировки за толеранс. Ние ще ви отговорим с подробна оферта в рамките на 24 часа.
